應力路徑三軸測試系統（柜式） HC-BTS
一、產品型號：應力路徑三軸儀（柜式）HC-BTS
二、產品功能
一款具有完全自主知識產權的通用室內土工試驗設備，可以應變（加載速率）控制，也可以應力控制，亦可以實現 K0 加載和應力路徑控制。 采用落地柜式一體機結構，用戶可以選擇不同的軸力及壓強控制器配置輕松搭建一套適用于軟土體到軟巖的先進三軸試驗平臺，并且很容易實現非飽和土三軸試驗和低頻土工動力三軸試驗的功能。 配備自主研發的試樣全表面變形數字圖像測量系統，通過跟蹤識別乳膠膜表面標記點實現試樣表面變形（應變）場測量，應變測量精度可達10^-5，可以克服與傳統變形測量方法存在的不能直接測量非飽和土體積變形、難以測量局部變形、端部約束、膜嵌入等問題，并且可以直觀觀察試樣變形形態。

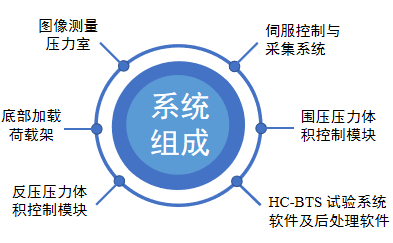

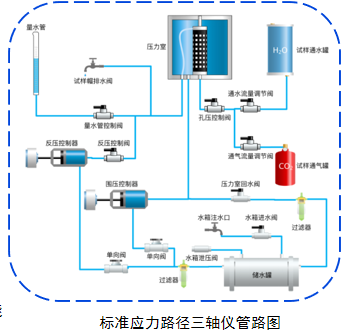

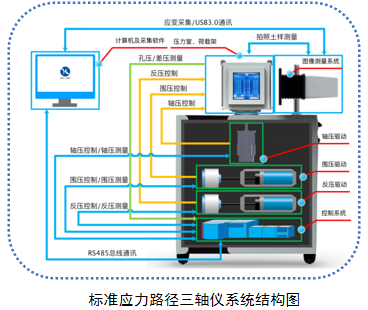

三、系統功能
四、功能特點
——不銹鋼圖像測量壓力室，土樣全表面變形場圖像測量；
——步進/伺服電機加載
——變形速率/位移/應力控制加載模式
——軸壓和圍壓變量獨立分級控制
——體積壓強控制器控制水量和壓強
——軸向力和圍壓(反壓)雙量程傳感器測控(可選）
——壓力室自動給排水
——可選配閥門自動控制
——配備土樣變形數字圖像測量系統
——Excel格式數據輸出和后處理
——可以升級低頻振動、高圍壓、溫控、非飽和土試驗功能
五、技術參數
六、試驗模塊
——固結試驗模塊：等向固結試驗、恒圍壓偏應力固結試驗、分級加載固結試驗
——常規剪切模塊：不固結不排水壓縮試驗、固結不排水壓縮試驗、固結排水試驗、分級加載壓縮試驗、恒圍壓軸向力加卸載試驗、恒軸向力圍壓加卸載試驗
——選配試驗模塊：K0固結、應力路徑試驗、K0固結不排水壓縮、K0固結排水壓縮、蠕變試驗、低頻振動
七、后處理軟件

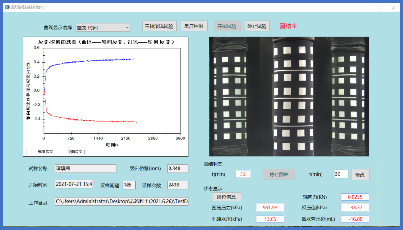

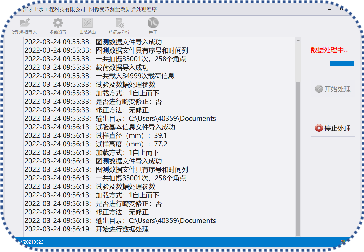

后處理軟件界面
軟件功能 ：數據導入、數據有效性驗證、誤差修正、壞點識別、變形計算、應變計算、數據輸出、曲線繪制；

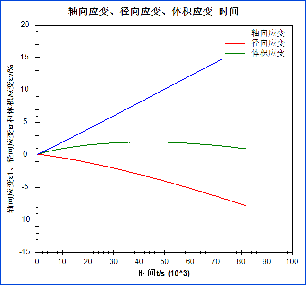

試驗結果輸出 ：（1）軸向力的時間過程；（2）試樣整體軸向應變、平均徑向（環向）應變及體積變化的時間過程；（3）試樣正面每一節點軸向、徑向（環向）應變、剪應變、體積應變的時間過程。
八、授權發明專利
三軸試樣全表面變形場圖像測量后處理軟件1.0
基于角點識別的數字圖像測量系統數據采集軟件1.0
一種整體-局部相結合的試樣變形測量裝置及方法
基于亞像素角點識別的試樣表面變形數據圖像測量裝置及方法
高精度多量程的串聯結構力傳感器組
一種相機陣列測量局部變形的方法
一種串聯式傳感器及測量 方法
高精度多量程的串聯結構力傳感器組
一種數字圖像測量系統的綜合誤差修正方法
九、發表論文
[1] Wang P P, Guo X X, Sang Y, et al. Measurement of local and volume deformation in geotechnical tri-axial testing using 3D-digital image correlation and a subpixel edge detection algorithm. Acta Geotechnica, 2020,15(10): 2891-2904.
[2] Wang P P,Sang Y,Guo X,et al. A novel optical method for measuring 3D full-field strain deformation in geotechnical tri-axial testing[J]. Measurement Science and Technology, 2019, 31(1).
[3] 邵龍潭,劉瀟,郭曉霞,等.土工三軸試驗試樣全表面變形測量的實現[J].巖土工程學報,2012,34(3):409-415.
[4] 邵龍潭,董建軍,劉永祿,等.基于亞像素角點檢測的試樣變形圖像測量方法[J].巖土力學,2008(5): 1329-1333.
