遼寧工程技術大學高圍壓三維可視測量系統改造項目順利通過驗收
老舊的材料試驗機是否可以延續生命?
加載主機還能發揮余熱嗎?
無法整體更新的試驗機是否還有煥然一新的機會?
現在,機會來了!
遼寧工程技術大學大噸位萬能材料試驗機改造項目——高圍壓三軸試驗及變形可視化測量系統順利交付!


2020年10月30日,遼寧工程技術大學訂制的大噸位萬能材料試驗機改造項目——高圍壓三軸試驗及變形可視化測量系統裝箱發貨。公司的工程師于11月3日赴現場進行安裝、調試和培訓,完成了試驗模塊的邏輯測試,還為用戶詳細講解了有關儀器使用和圖像測量系統的操作方法。測試結果表明:配套的改造系統與加載主機配合良好、操作便捷、性能穩定,變形圖像測量系統高效且精度高,用戶給予高度認可。項目順利通過驗收,交付使用。
一臺已經使用二十余年的萬能材料試驗機
外表破舊不堪......
功能性能極其有限......
誰能想到
經過我們的設計改造它搖身一變
成為了一臺先進的多功能巖石和土三軸試驗機
可以完美地進行10MPa及以下圍壓條件下巖石和土的各種三軸試驗!
高精度的加載力測量、高精度的試樣全表面變形場測量
各種功能的試驗模塊、完善的后處理軟件,會帶給用戶完美的應用體驗!

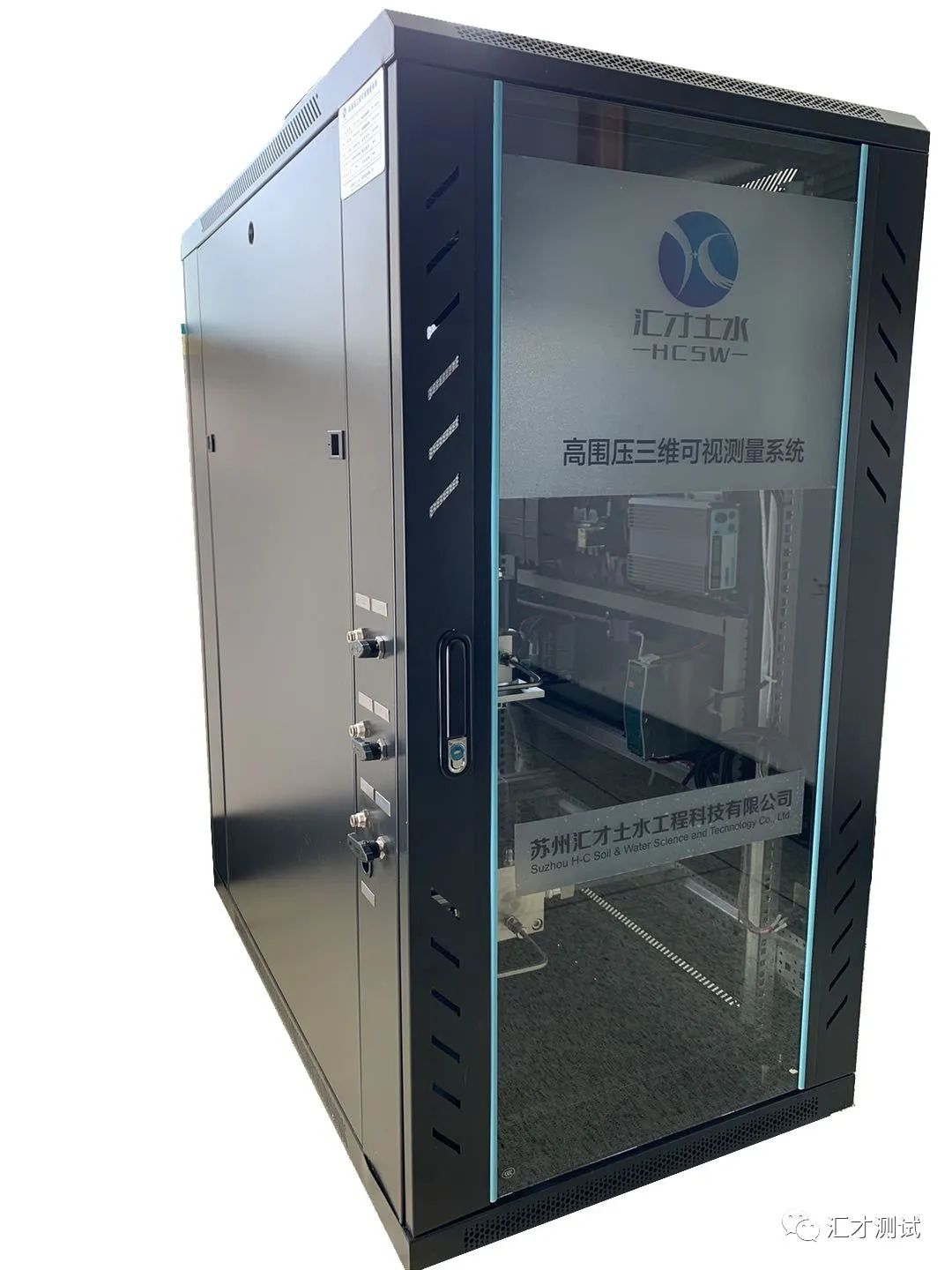

整機圖

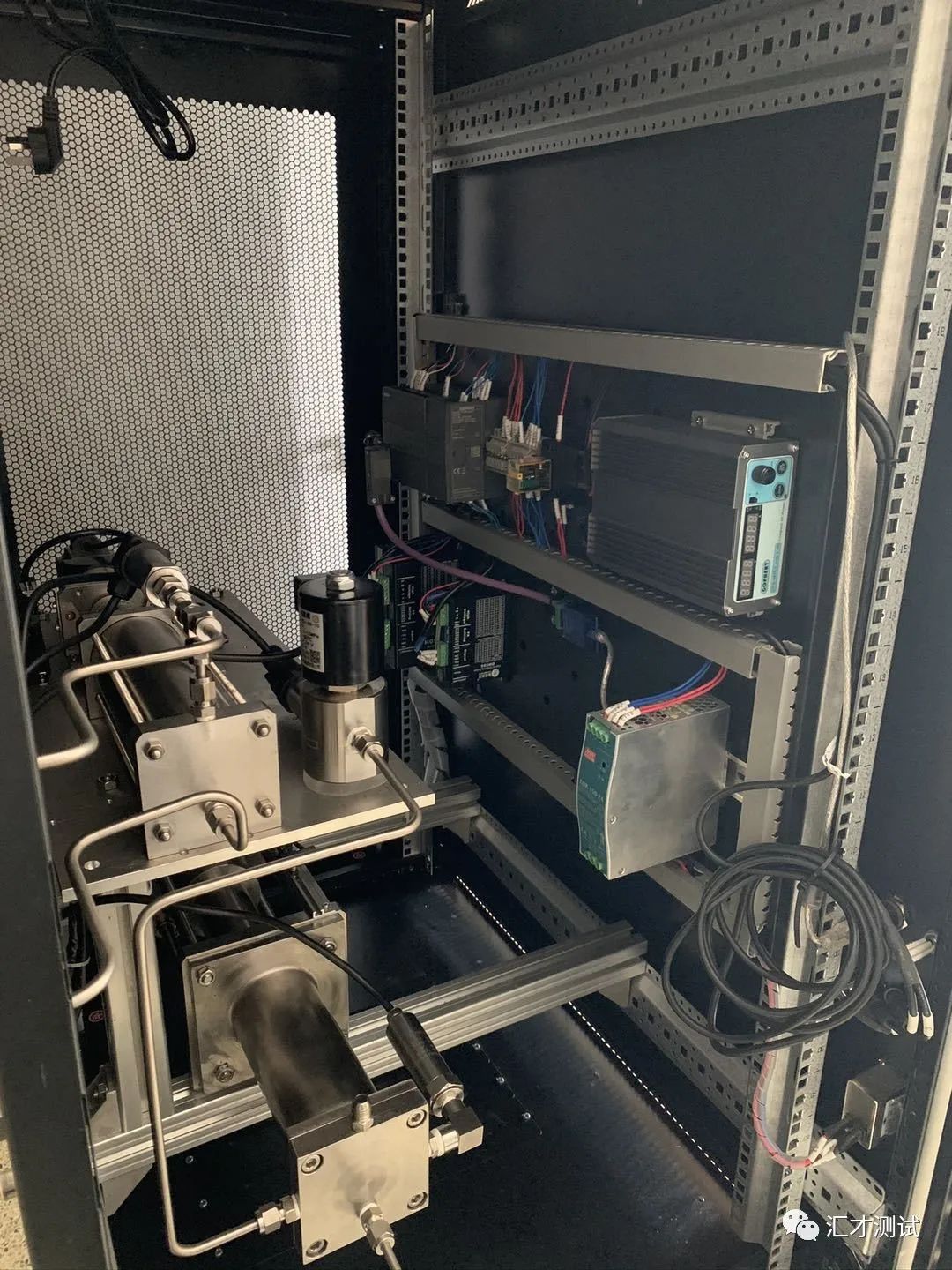

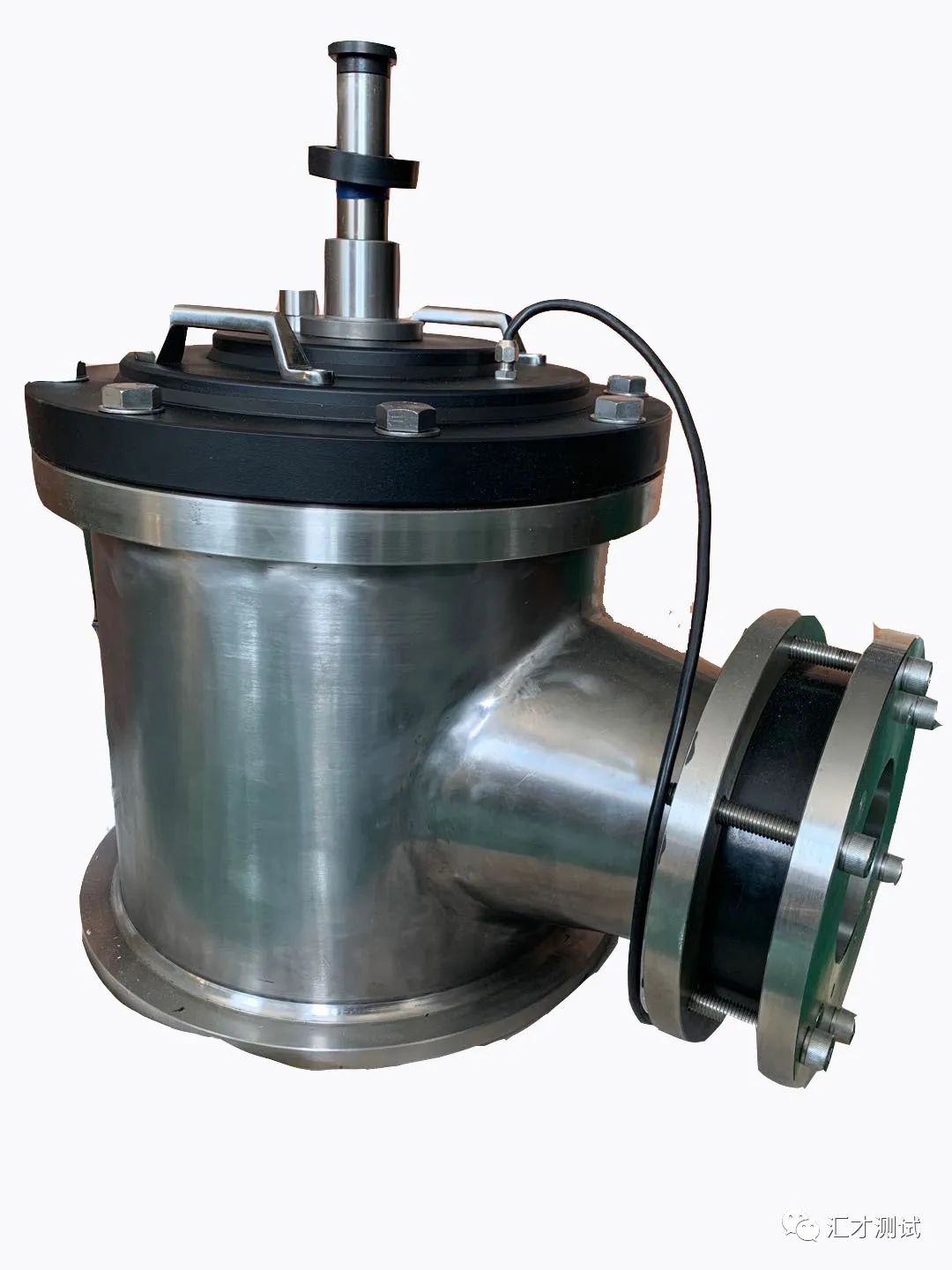

局部圖




現場圖片

高圍壓三維可視測量系統裝配有高精度圖像測量系統(應變測量精度高于10-4,可達到10-5),裝配有雙量程荷重傳感器,可精確測量各量程內軸向力的大小,該儀器能提供10MPa圍壓和1MPa反壓,能夠滿足高圍壓、大載荷條件下的各類三軸試驗。
該儀器可完成圍壓加卸載控制試驗、等向固結試驗,用戶自配軸壓加載系統后即可進行各類三軸試驗,如不固結不排水剪切試驗(UU)、固結不排水剪切試驗(CU)、固結排水剪切試驗(CD)等。 以煤的三軸壓縮試驗為例,結果如圖所示。

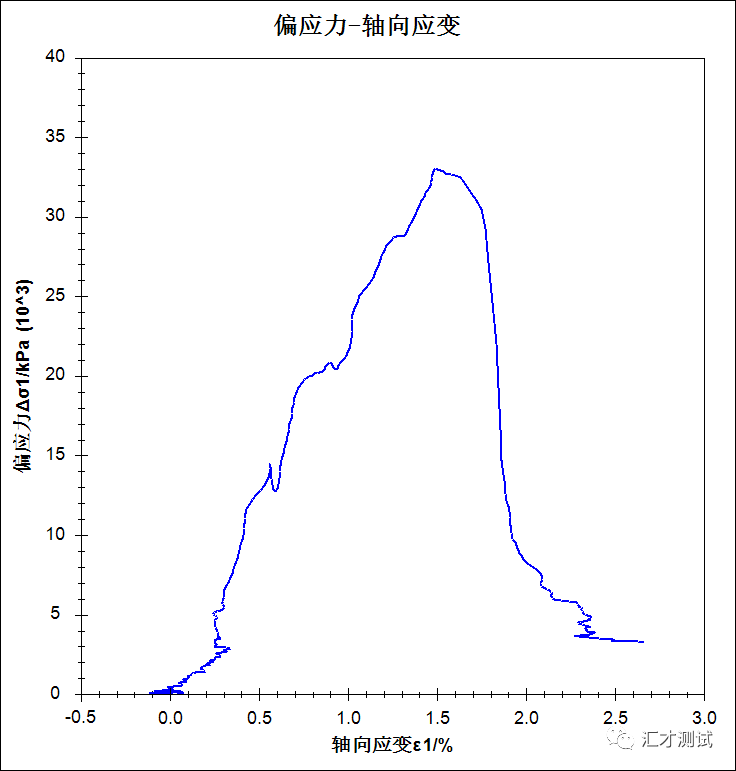

圖1 煤炭試樣的偏應力—軸向應變關系曲線

圖2 煤炭試樣的徑向應變、體積應變—軸向應變關系曲線
